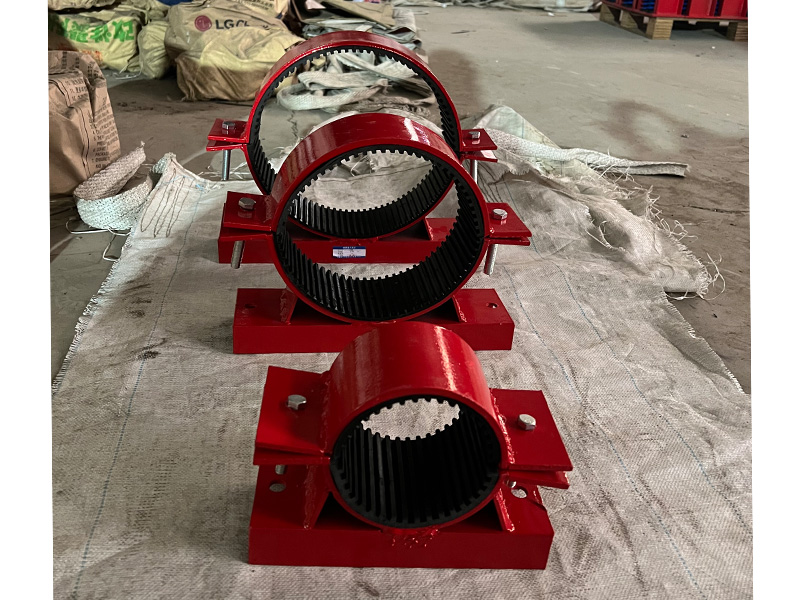

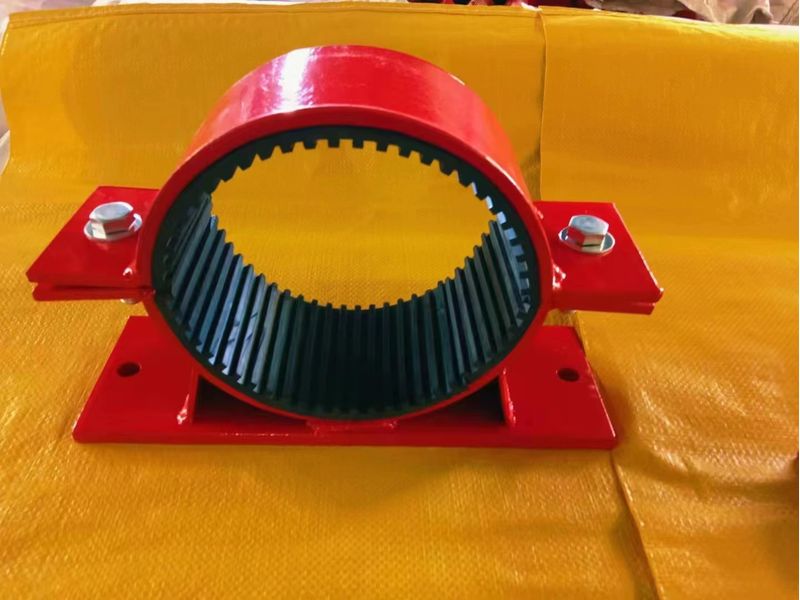

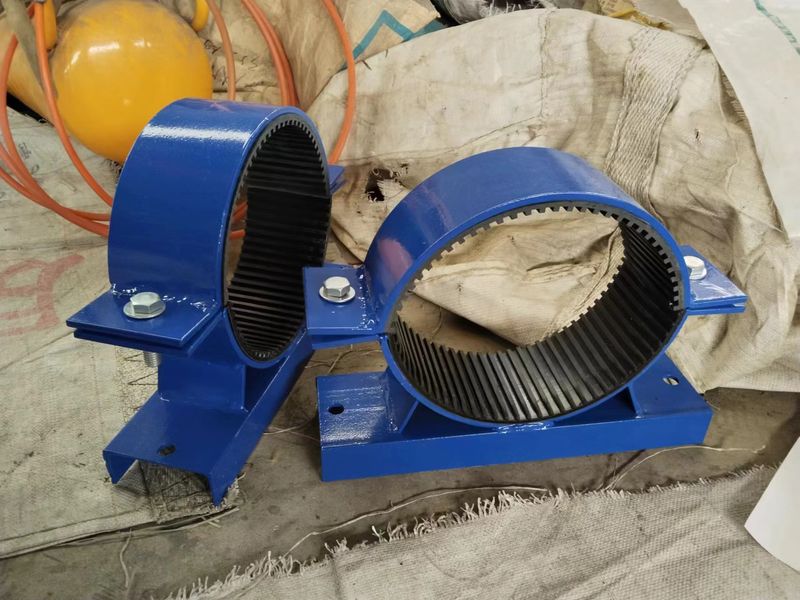

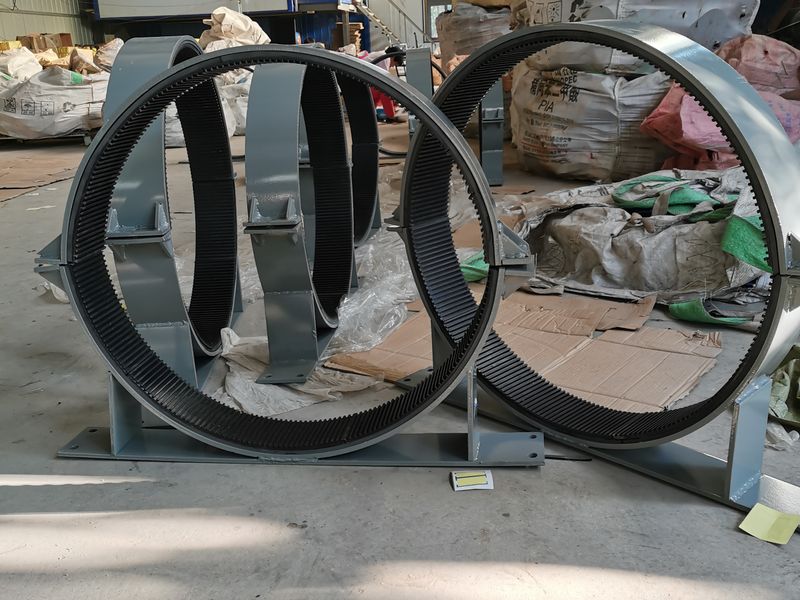

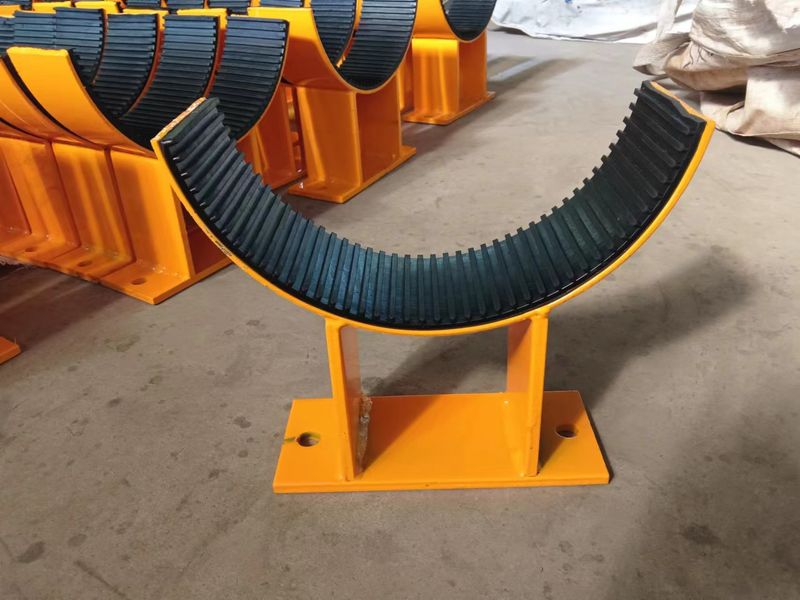

Амортизатор трубного эластичного кронштейна типа DT

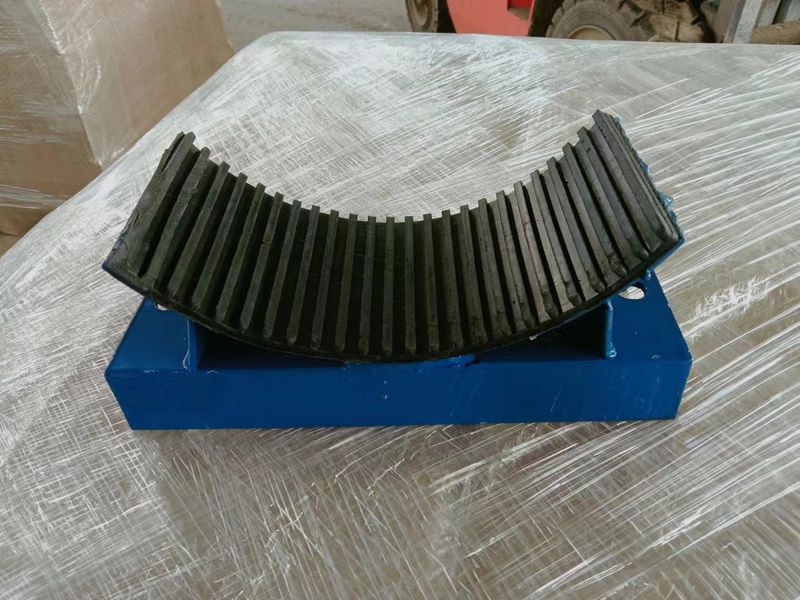

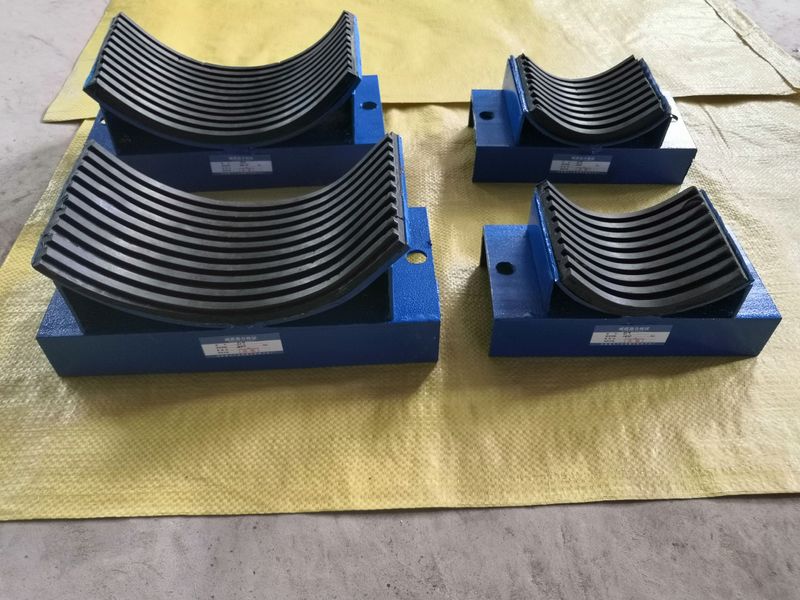

Амортизатор трубного упругого кронштейна типа ДТ состоит из дугообразной вогнутой и выпуклой резиновой эластичной подушки и частично наклеенной дугообразной металлической пластины.
Телефон
+8615031762785Электронная почта
sale@yichen-zt.comОписание продукта

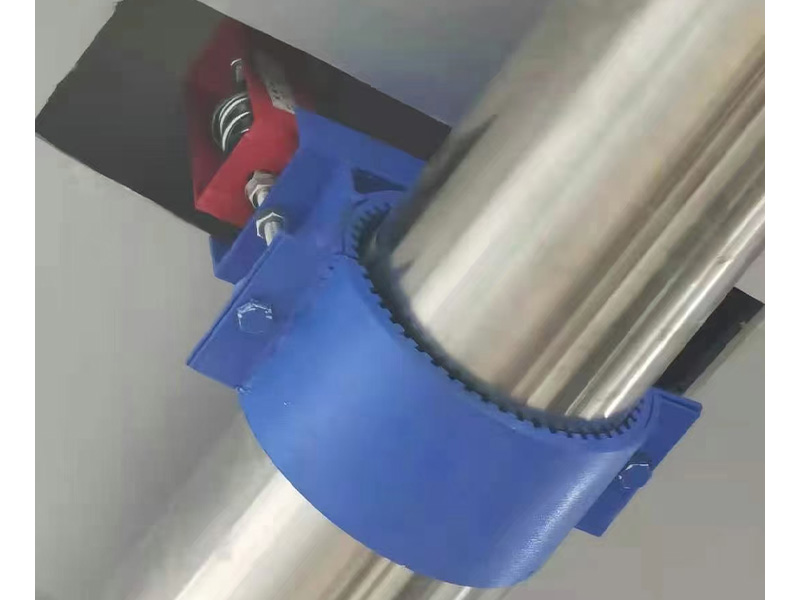

Амортизатор трубного упругого кронштейна типа ДТ состоит из дугообразной вогнутой и выпуклой резиновой эластичной подушки и частично наклеенной дугообразной металлической пластины. Обычно используется на трубопроводах, оборудованных упруго поддерживаемым механическим оборудованием для обеспечения упругой поддержки трубопровода. Он также может изолировать трубопровод от стены, когда он проходит через стену. Он оказывает хорошее изолирующее воздействие на механическую вибрацию, передаваемую трубопроводом. и оказывает существенное влияние на снижение структурного шума, тем самым улучшая окружающую среду и продлевая срок службы оборудования. Этот продукт допускает нормальную работу при температуре окружающей среды от -10°C до 50°C.
Применяемое оборудование: кондиционеры, противопожарные и другие трубы.
Диапазон нагрузки: 50-1000 кг
Поддерживает настройку размеров специальной формы и больших нагрузок.
| Путь к |
нагрузка kg |
Внешний диаметр трубы | длинная база | Ширина основания | Диаметр отверстия | Толщина стальной пластины | Толщина резины | Толщина опорной стальной пластины | Толщина дуговой пластины | Расстояние до центра |
| DN65 | 50-130 | 73 | 140 | 80 | 12 | 5 | 8 | 3 | 3 | 110 |
| DN80 | 50-130 | 89 | 160 | 80 | 12 | 5 | 8 | 3 | 6 | 130 |
| DN100 | 70-130 | 108 | 180 | 100 | 14 | 6 | 8 | 3 | 6 | 150 |
| DN125 | 70-130 | 133 | 200 | 100 | 14 | 6 | 8 | 3 | 6 | 170 |
| DN150 | 70-130 | 168 | 220 | 100 | 14 | 6 | 8 | 3 | 6 | 190 |
| DN200 | 90-220 | 219 | 250 | 100 | 14 | 8 | 8 | 4 | 6 | 220 |
| DN250 | 90-220 | 273 | 300 | 100 | 14 | 8 | 8 | 4 | 6 | 270 |
| DN300 | 110-270 | 325 | 350 | 100 | 14 | 10 | 8 | 4 | 6 | 330 |
| DN350 | 110-270 | 355 | 400 | 100 | 14 | 10 | 8 | 4 | 6 | 370 |
| DN400 | 140-350 | 406 | 450 | 100 | 14 | 10 | 8 | 4 | 6 | 420 |
| DN450 | 140-350 | 478 | 50 | 100 | 14 | 12 | 8 | 4 | 8 | 470 |
| DN500 | 80-450 | 530 | 550 | 100 | 14 | 12 | 8 | 5 | 8 | 520 |
| Примечание: Размеры измеряются вручную, поэтому могут быть ошибки. Фактический размер имеет преимущественную силу. | ||||||||||
| Путь к |
нагрузка kg |
Внешний диаметр трубы | длинная база | Ширина основания | Диаметр отверстия | Толщина стальной пластины | Толщина резины | Толщина опорной стальной пластины | Толщина дуговой пластины | Расстояние до центра |
| DN65 | 50-130 | 73 | 200 | 80 | 12 | 5 | 8 | 3 | 3 | 170 |
| DN80 | 50-130 | 89 | 210 | 80 | 12 | 5 | 8 | 3 | 3 | 180 |
| DN100 | 70-130 | 108 | 240 | 100 | 14 | 8 | 8 | 3 | 6 | 210 |
| DN125 | 70-130 | 133 | 260 | 100 | 14 | 8 | 8 | 3 | 6 | 230 |
| DN150 | 70-130 | 168 | 300 | 100 | 14 | 8 | 8 | 3 | 6 | 270 |
| DN200 | 90-220 | 219 | 350 | 100 | 14 | 8 | 8 | 4 | 6 | 320 |
| DN250 | 90-220 | 273 | 400 | 100 | 14 | 10 | 8 | 4 | 6 | 370 |
| DN300 | 110-270 | 325 | 450 | 100 | 14 | 10 | 8 | 4 | 6 | 420 |
| DN350 | 110-270 | 355 | 480 | 100 | 14 | 10 | 8 | 4 | 6 | 450 |
| DN400 | 140-350 | 406 | 540 | 100 | 14 | 12 | 8 | 4 | 6 | 510 |
| DN450 | 140-350 | 478 | 610 | 100 | 14 | 12 | 8 | 4 | 8 | 580 |
| DN500 | 145-350 | 530 | 660 | 100 | 14 | 14 | 8 | 5 | 8 | 630 |
| Примечание: Размеры измеряются вручную, поэтому могут быть ошибки. Фактический размер имеет преимущественную силу. | ||||||||||

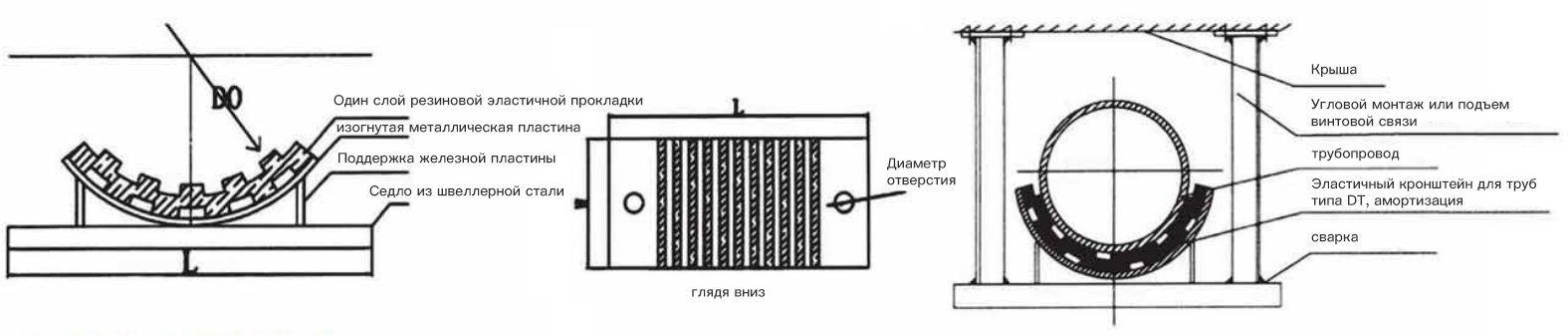

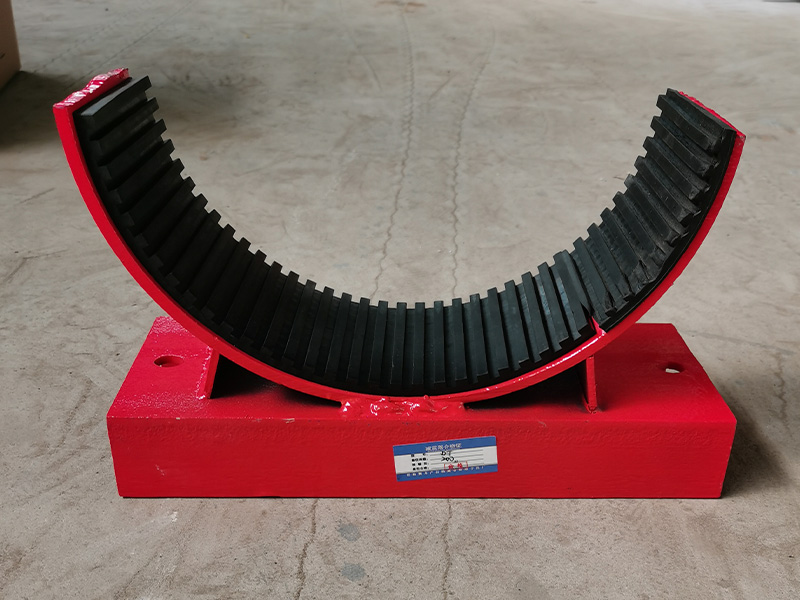

Структура продукта

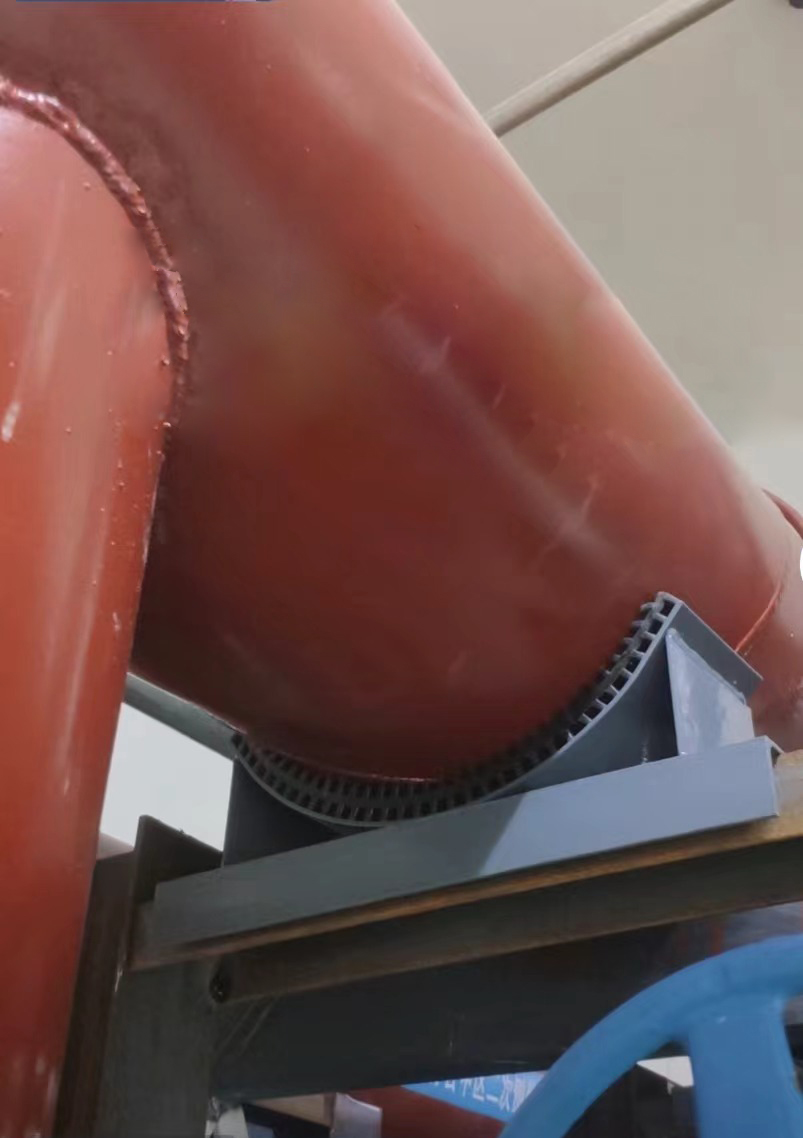

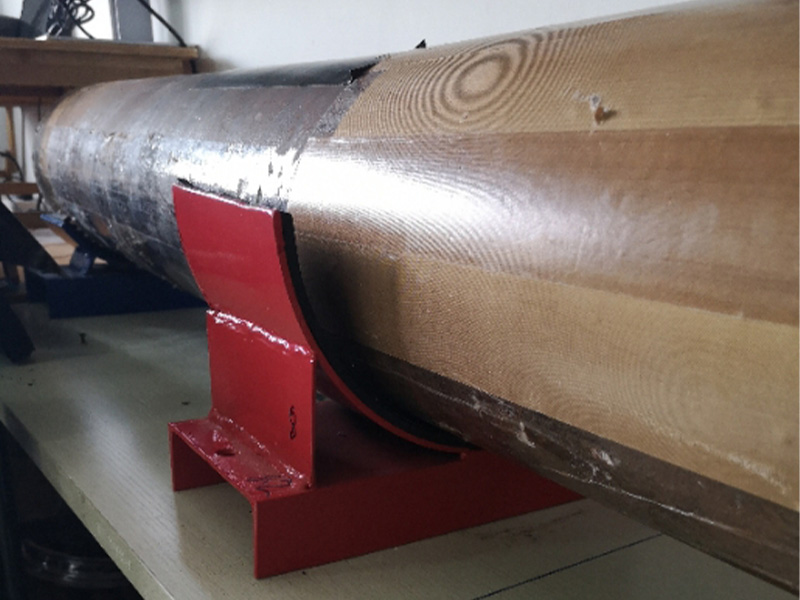

Схема установки
