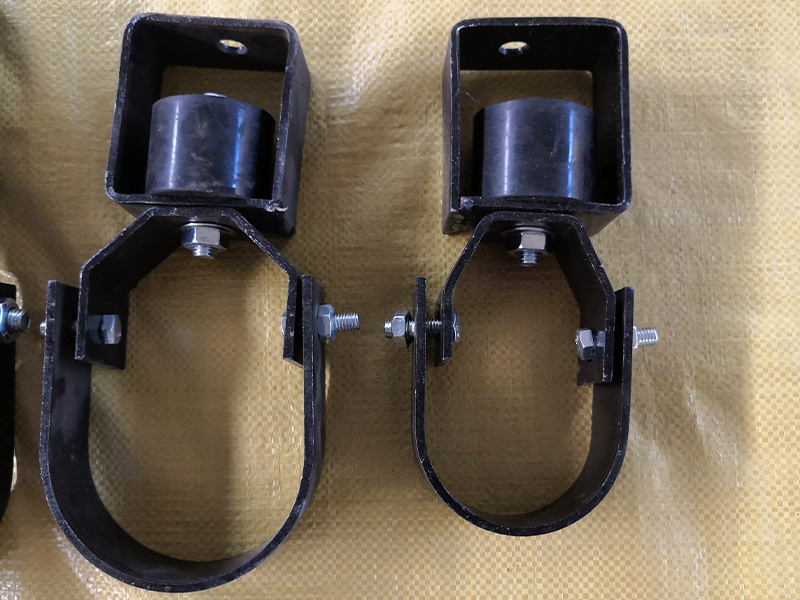

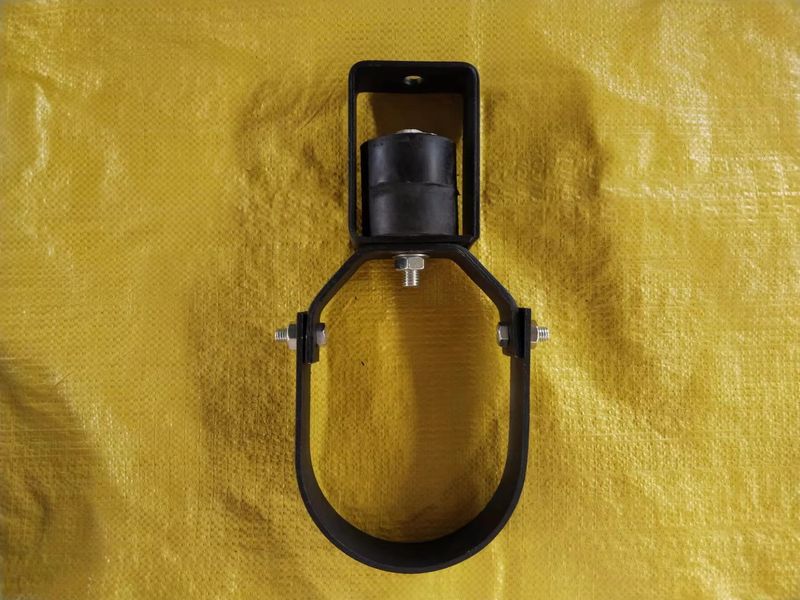

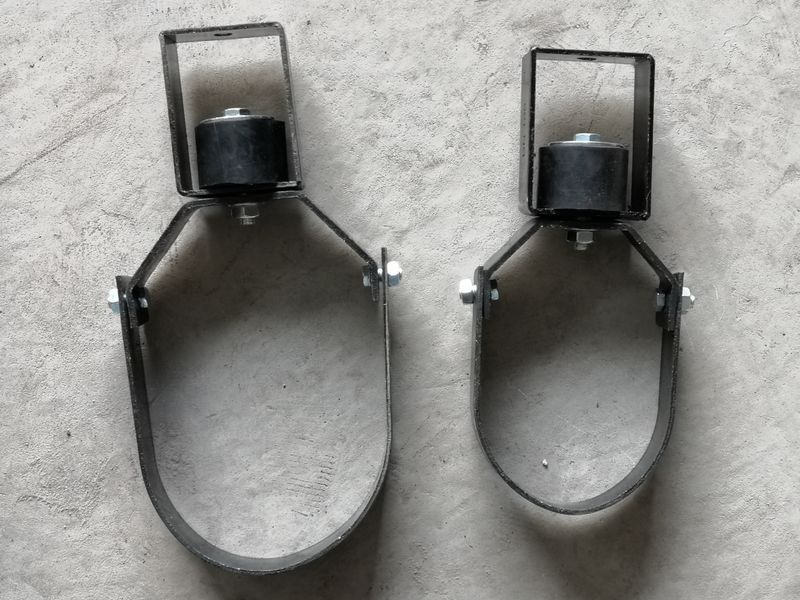

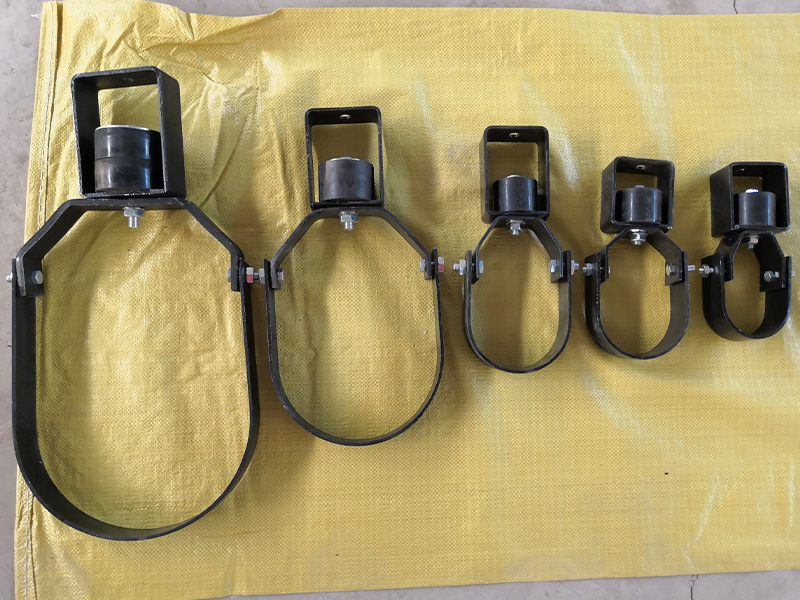

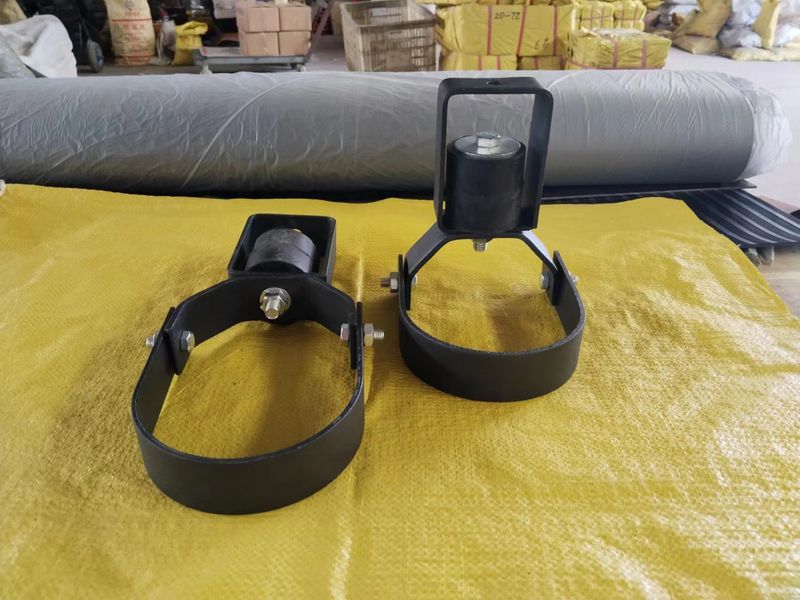

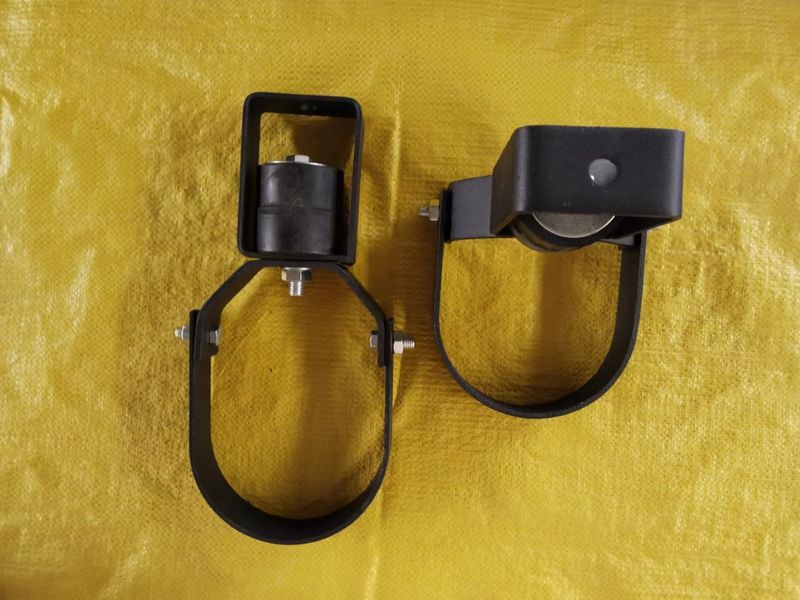

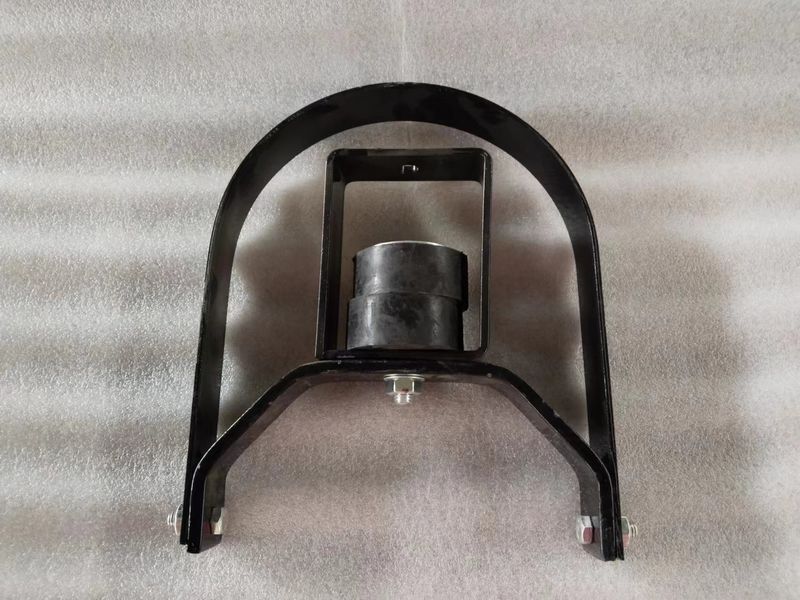

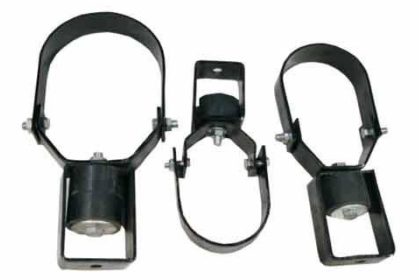

Подвеска для труб типа XDD

Подвеска для труб типа XDD представляет собой амортизирующую подвеску для труб, в которой резиновые и железные рамы соединены болтами. С одной стороны, она может фиксировать трубу и имеет хорошую изоляцию от вибрации и шума, возникающих при движении среды в трубе. Эффект шоковой изоляции.

Телефон

+8615031762785

Электронная почта

sale@yichen-zt.com

WhatsApp

+8615831703458

Связанный

Брошюра

Описание продукта

Подвеска для труб типа XDD представляет собой амортизирующую подвеску для труб, в которой резиновые и железные рамы соединены болтами. С одной стороны, она может фиксировать трубу и имеет хорошую изоляцию от вибрации и шума, возникающих при движении среды в трубе. Эффект шоковой изоляции.
Область применения: Подходит для различных круглых труб.

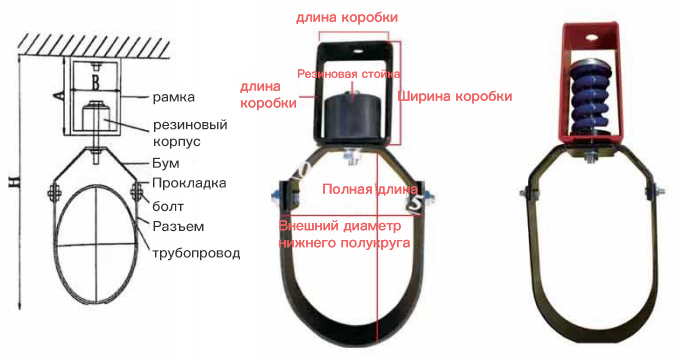

appearance dimensions
модель

Внешняя ширина коробки-W

(MM)

Длина внутри коробки-L

(MM)

высота коробки-H

(MM)

Резиновая стойка

(MM)

Ширина дна-W

(MM)

Общая высота-H

(MM)

верхние монтажные отверстия
DN50 40 62 85 50*30 83 208 M12
DN65 40 63 84 50*30 105 223 M12
DN80 40 75 100 50*40 110 270 M12
DN100 40 81 109 60*60 190 309 M12
DN125 40 79 108 60*60 155 324 M12
DN150 40 80 108 60*60 175 360 M12
DN200 40 80 108 70*60 230 480 M12
Примечание: Размеры измеряются вручную, поэтому могут быть ошибки. Фактический размер имеет преимущественную силу.



Принципы отбора
1. Существует определенная эффективность демпфирования Т>80, то есть соотношение частот f/f>2,5.
2. Чтобы обеспечить амортизирующий эффект и предотвратить выход из строя, внешние интерфейсы амортизирующего оборудования, такие как трубопроводы и кабели, должны быть гибко соединены, а их жесткость должна быть намного меньше общей жесткости системы. амортизатор.
3. Определить общую массу W (N) амортизирующей системы, включая массу оборудования и основания.

Общая масса N=Q(статическая)+1,5R(динамическая);
Q=Q1(качество оборудования)+Q2(базовое качество);
Когда общие требования к вибрации не являются строгими и трудно получить силу помех оборудования, качество оборудования может быть приблизительно оценено;

Q1 умножается на коэффициент динамической нагрузки P для замены массы оборудования и возмущающей силы;
Г=Q1+1,5R=Q1*P;
Следовательно, общая масса W=G+Q2=Q1*P+Q2;
Коэффициент динамической нагрузки P можно определить в зависимости от размера оборудования Q1 и размера частоты помех F;

Когда Q1 большое F, значение P может быть больше. Когда Q1 маленькое F, значение P может быть больше. Обычно P ≈ 1,1 ~ 1,4;
Определить частоту помех F=n/Q(Гц) (n оборотов оборудования в минуту);
Испытайте количество амортизаторов S;
Рассчитайте нагрузку каждого амортизатора P=W/S(N);
Сравните таблицу параметров амортизатора, чтобы выбрать подходящий амортизатор;
Если вам необходимо рассчитать радиальную жесткость, вы можете проверить таблицу технических параметров.
4. Сила вибрации (амплитуда, скорость, ускорение) амортизирующей системы меньше допустимого значения. Как правило, скорость вибрации Vmax составляет <10 мм/с, но различное оборудование имеет разные оценочные значения.
